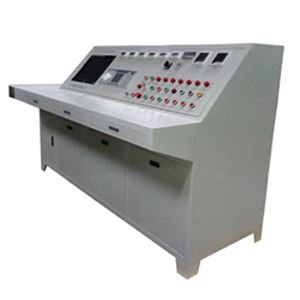

试验系统基本功能介绍

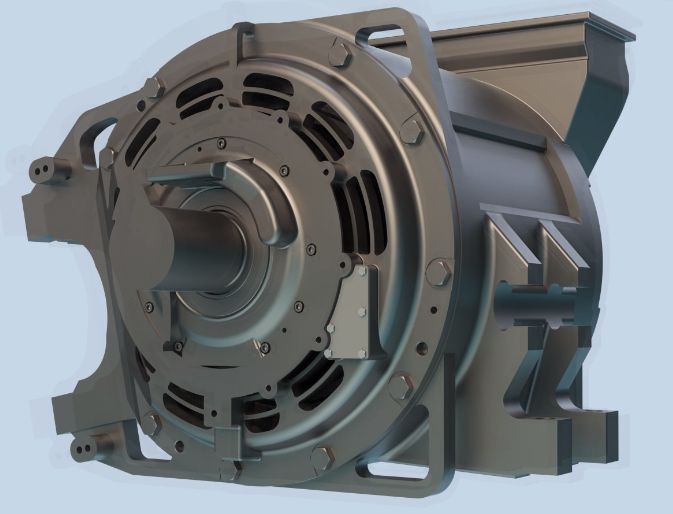

1、本设备为自动化微机型试验系统，主要用于地铁车辆基地大架修库电机检修间，用于车辆交流牵引电机性能测试。安装于电机检修、试验间。

2、 本设备设计参数：

1）输入电源： AC380V（ ±10%） 50Hz

2）输出电压： 0~600V /1140V交流可调，误差＜0.2%

3）输出电流： 0~235A 可调，误差＜0.2%

4）输出频率： 0~150Hz 可调，误差＜0.2%

5）回馈频率： 0~150Hz 可调，误差＜0.2%

6）制动时间： 0~60s 可调，误差<0.2%

7）运行时间： 0~5h 可调，误差＜0.2%

8）最大转速： 3345r/min，误差<0.2%

9）测温范围： -20℃~200℃，误差＜0.2%

10）检测精度： 0.1% FS以上

11）仪表精度等级： 0.2 级以上

3、设备是全新设备，所有零部件、元器件和附件为国际知名品牌或国内著名品牌，所选用的电气、电子元器件是先进的、优质的、可靠的系列产品。

4、本设备具有可靠的安全保护、报警、保险装置及措施，以防止误操作或意外事故致使设备受损或人身伤亡的措施。当设备发生故障致试验中断或停止时，留有故障信息记录。

5、设备的零件和仪表及全部图纸资料的度量单位全部采用国际单位（SI）标准，所有仪表、零部件的设计、制造及所用材料符合ISO和IEC标准或同等标准。

6、设备控制功能以通过计算机操作为主要实现方式，用户操作界面采用中文及数字显示，操作方便。界面布局和颜色搭配符合人眼视觉特点及使用习惯，界面风格友好、直观、简便，操作及测量软件的编写应符合简洁、实用、高效原则，具有可维护性及升级能力。测试软件有精度校验窗口，并设密码保护。
